Shop Drawing & As Built Çizim

Mekanınızı Sizin İçin Tasarladık

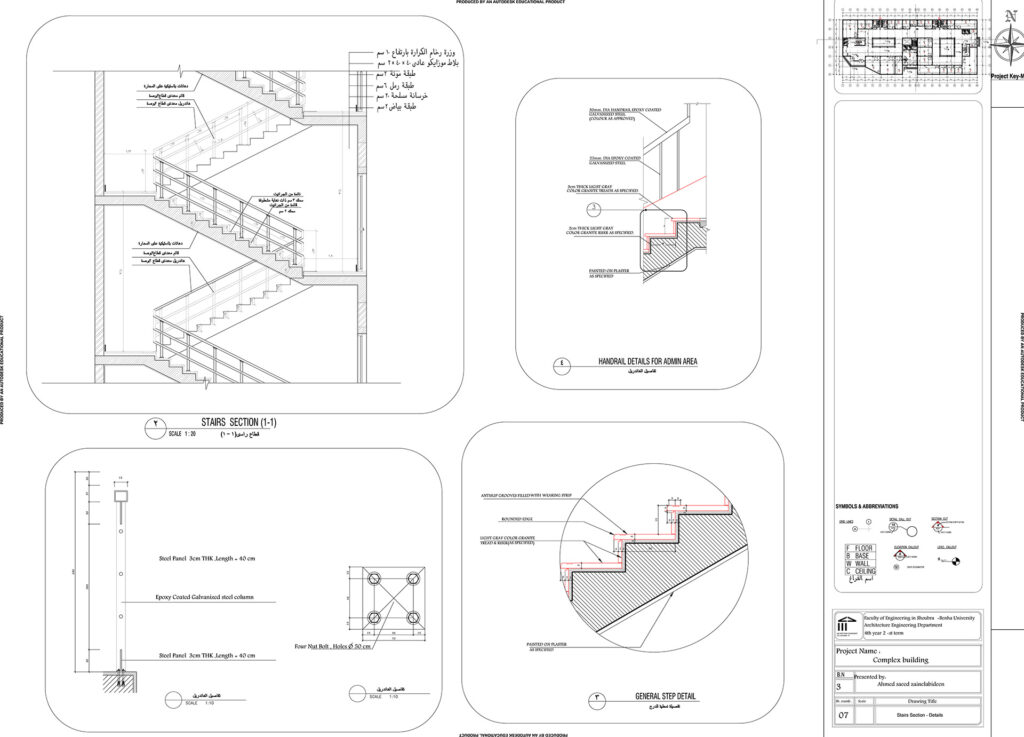

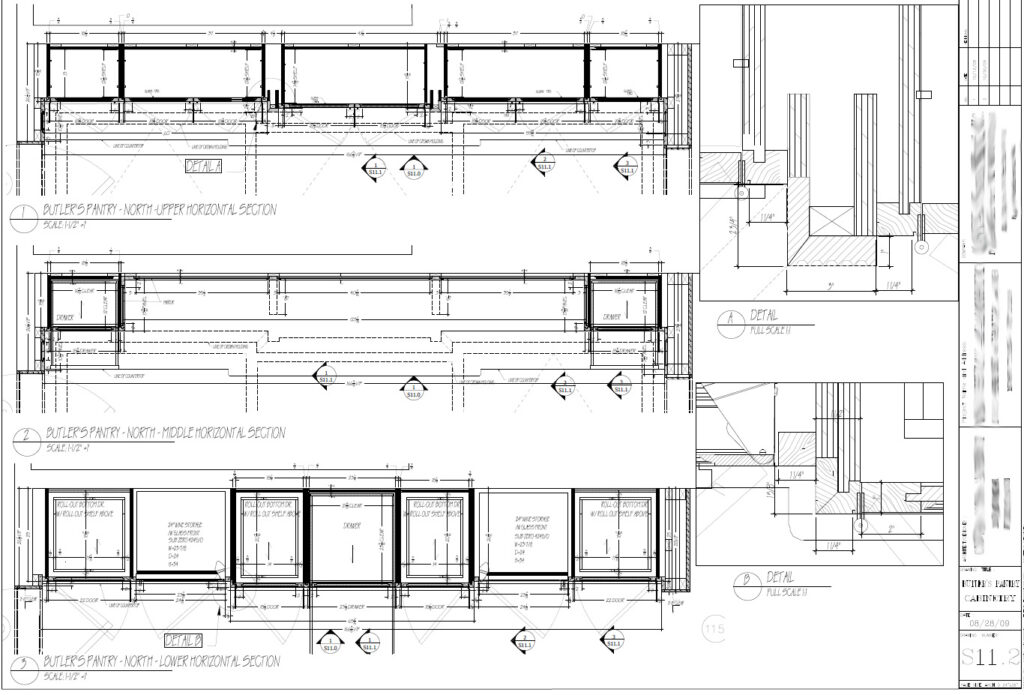

İmalat çizimleri diyebileceğimiz çizimler BİM sürecinde geliştirilen modelin bir yan ürünüdür. Yükleniciler ve alt yükleniciler kontrolünde tedarikçi, üretici ve imalatçılar tarafından gönderilen bilgilerin, çizime aktarılmış haline shop drawing denir. Shop drawing, şantiye alanları için projenin nasıl yapılacağını anlatan bir çizim çalışmasıdır. Çelik yapı projesinde, çelik yapı elemanlarının imalatlarını gösteren bir çizimdir. Statik betonarme-çelik projeler, mimari detay projeleri, mekanik ve elektrik projeleri shop drawing örneğidir. Örneğin Çelik projelerde; modelde tüm bağlantı, kesim vb. imalat detayları olmazken, shop drawinglerde her bir parçanın tüm kesim biçim imalat detayları yer almaktadır.

As-Build Proje İhaleye çıkmış olduğun ilk proje üzerinde yapman gereken imalat yerine farklı bir imalat yapıldıysa, yapmış olduğun bu değişiklikleri ilk proje üzerine işleyerek yapmış olduğunuz projedir. Yani kısaca imalatta ne yapıldıysa son olarak gösterdiğin proje.



Shop Drawing Özellikleri

planlar

01

- Shop drawing ve as built nedir?:

Bir işin sahada nasıl imal edileceğini anlatan çizimdir. as built drawing ile aynı şey değildir, alakası bile yoktur. as built drawing iş yapıldıktan sonra onun neye benzediğini anlatan çizimdir.

02

- Shop Drawing Yapılırken Dikkat Edilecek Unsur Nedir?:

Shop drawing için ölçüler önem arz eder. Bir uzmanın; yapının yapılacağı yeri gidip görmesi, alanı etkili bir şekilde inceleyerek ölçülerini eksiksiz alması gerekmektedir. Ardından bu ölçüler çizimlere gerekli açıklamalarla birlikte eklenerek, sahada çalışacak kişilere bir örnek oluşturulması sağlanmalıdır.

03

- Shop Drawingde Onay Nasıl Gerçekleşmektedir?:

Shop Drawingde sözleşme ve imalatın uyumlu olması, sözleşmenin detaylarının belirlenmesi, hazırlanması, şartname olarak işveren ve uygulayıcı tarafından onaylanıp işleme alınması gerekmektedir. Shop drawingin karmaşık imalatlar ve montajlarda her zaman planlama aşamasında hazırlanması gerekmez. Önceden hazırlanan imalat detayı shop drawingde revize edilebilmektedir.
